Erstellen von Grafiken mit Solidworks - Step by Step
#11

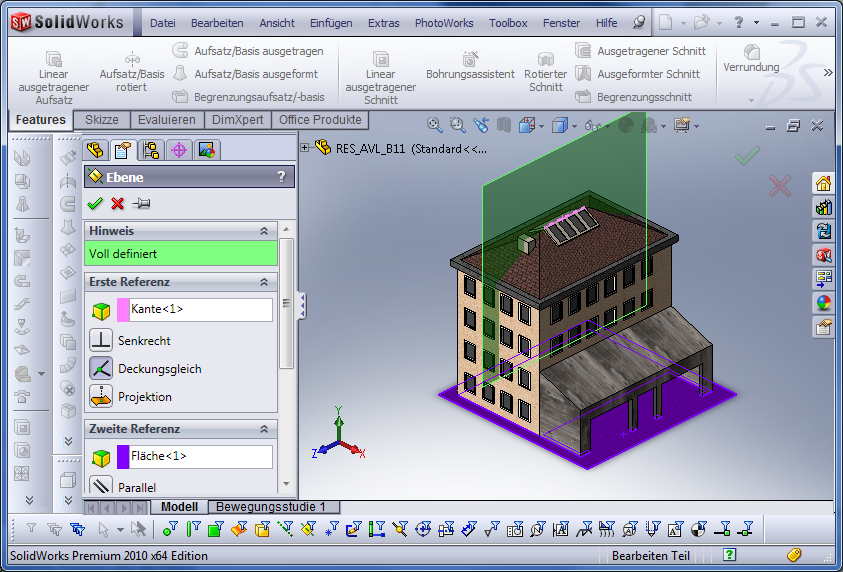

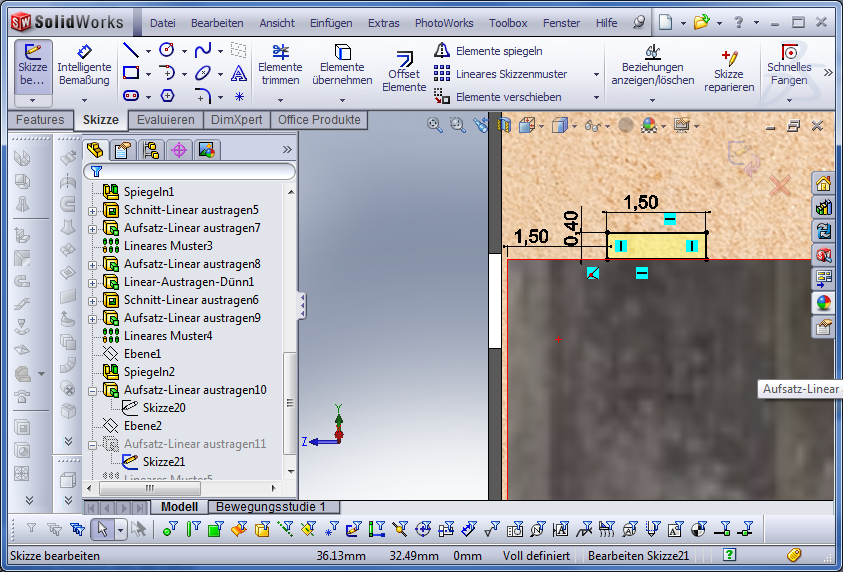

Das Gebäude in Skizzen und Features

[Bild: attachment.php?attachmentid=14763]

[Bild: attachment.php?attachmentid=14764]

[Bild: attachment.php?attachmentid=14765]

[Bild: attachment.php?attachmentid=14766]

[Bild: attachment.php?attachmentid=14767]

[Bild: attachment.php?attachmentid=14768]

[Bild: attachment.php?attachmentid=14769]

[Bild: attachment.php?attachmentid=14770]


Angehängte Dateien Thumbnail(s)


Mit OBSIDIA LIVE in concert:
04.04.2014 - AT - Innsbruck - P.M.K.
??.06.2014 - SI - Ljubljana - Metal Witch Open Air
Zitieren
#12
[Bild: attachment.php?attachmentid=14771]

[Bild: attachment.php?attachmentid=14772]

[Bild: attachment.php?attachmentid=14773]

[Bild: attachment.php?attachmentid=14774]

[Bild: attachment.php?attachmentid=14775]

[Bild: attachment.php?attachmentid=14776]

[Bild: attachment.php?attachmentid=14778]

[Bild: attachment.php?attachmentid=14777]


Angehängte Dateien Thumbnail(s)


Mit OBSIDIA LIVE in concert:
04.04.2014 - AT - Innsbruck - P.M.K.
??.06.2014 - SI - Ljubljana - Metal Witch Open Air
Zitieren
#13
[Bild: attachment.php?attachmentid=14779]

[Bild: attachment.php?attachmentid=14780]

[Bild: attachment.php?attachmentid=14781]

[Bild: attachment.php?attachmentid=14782]

[Bild: attachment.php?attachmentid=14783]

[Bild: attachment.php?attachmentid=14784]

[Bild: attachment.php?attachmentid=14785]

[Bild: attachment.php?attachmentid=14786]


Angehängte Dateien Thumbnail(s)


Mit OBSIDIA LIVE in concert:
04.04.2014 - AT - Innsbruck - P.M.K.
??.06.2014 - SI - Ljubljana - Metal Witch Open Air
Zitieren
#14
[Bild: attachment.php?attachmentid=14787]

[Bild: attachment.php?attachmentid=14788]

[Bild: attachment.php?attachmentid=14789]

[Bild: attachment.php?attachmentid=14790]

[Bild: attachment.php?attachmentid=14791]

[Bild: attachment.php?attachmentid=14792]

[Bild: attachment.php?attachmentid=14793]


Angehängte Dateien Thumbnail(s)


Mit OBSIDIA LIVE in concert:
04.04.2014 - AT - Innsbruck - P.M.K.
??.06.2014 - SI - Ljubljana - Metal Witch Open Air
Zitieren
#15
Renderexport
Wir betrachten nun unser Gebäude als fertig. Da wir aber Grafikdateien benötigen um weiterarbeiten zu können, müssen wir die Renderings nun exportieren:

  1. Feature-Baum einklappen (mit den 3 kleinen Dreiecken am rechten Rand des Feature-Baumes
    [Bild: attachment.php?attachmentid=14794]
  2. In die Render 1 Ansicht drehen
  3. Taste "F" drücken, um das Gebäude möglichst groß und zentriert im Bildbereich zu haben
    [Bild: attachment.php?attachmentid=14795]

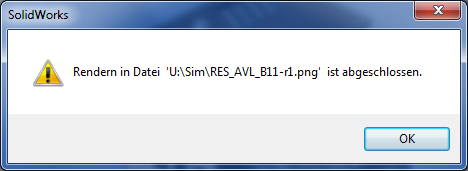

  4. In der Office-Produkte Leiste den Befehl „In Datei Rendern“ wählen
    [Bild: attachment.php?attachmentid=14796]
    Ich hänge an den Dateinamen immer das Kürzel r+Nummer an – das kann natürlich jeder selber gestalten – wichtig ist noch den Dateitypen auf *.png umzustellen.
    [Bild: attachment.php?attachmentid=14797]
  5. Die Schritte für die Ansichten Render 2 bis Render 4 wiederholen
  6. In unserem Zielordner befinden sich nun folgende Bilder:
    [Bild: attachment.php?attachmentid=14798]
    [Bild: attachment.php?attachmentid=14800]
    [Bild: attachment.php?attachmentid=14801]
    [Bild: attachment.php?attachmentid=14802]
    [/list=1]


Angehängte Dateien Thumbnail(s)


Mit OBSIDIA LIVE in concert:
04.04.2014 - AT - Innsbruck - P.M.K.
??.06.2014 - SI - Ljubljana - Metal Witch Open Air
Zitieren
#16
Ein notwendiges Übel - Nachbearbeiten mit Gimp

Den Renderexporten fehlt es jetzt noch an der richtigen Größe und auch sind noch jede Menge Teiltransparenzen vorhanden, die Simutrans nicht verarbeiten kann. Hier Schritt für Schritt die Anleitung:

[Bild: attachment.php?attachmentid=14803]

Man öffne ganz schlicht das erste File und wähle Bild -> Automatisch zuschneiden

[Bild: attachment.php?attachmentid=14804]

Filter -> Verbessern -> Schärfen (Wert so 15-20)

[Bild: attachment.php?attachmentid=14805]

Bild -> Skalieren

[Bild: attachment.php?attachmentid=14806]

WICHTIG: Breite 130 setzen (nicht 128!!!)

[Bild: attachment.php?attachmentid=14807]

Filter -> Verbessern -> Schärfen (wieder so 15-20)

[Bild: attachment.php?attachmentid=14808]

Alles markieren (strg + A), kopieren (strg + C) und dann kann dieses File geschlossen werden
Vorlage1x1.xcf öffnen (gibt es bei mir)

[Bild: attachment.php?attachmentid=14809]

"Neue Ebene" auswählen und einfügen

[Bild: attachment.php?attachmentid=14810]


Angehängte Dateien Thumbnail(s)


Mit OBSIDIA LIVE in concert:
04.04.2014 - AT - Innsbruck - P.M.K.
??.06.2014 - SI - Ljubljana - Metal Witch Open Air
Zitieren
#17
Verschieben Werkzeug auswählen und das Gebäude verschieben und zwar so:

[Bild: attachment.php?attachmentid=14811]

[Bild: attachment.php?attachmentid=14812]

GIMP zeigt mit der strichlierten Umrandung an, welche Pixel einen Deckwert von über 50% haben. Die linke Ecke dieser Pixel soll genau auf der linken Kante der Grundkachel liegen (hier Pixel 224).
Von hier kommt auch die Skalierung auf 130 Pixel, da die 2 äußersten Pixel in 95% aller Bilder einen Deckwert von unter 50% haben und deshalb aus dem Bild verschwinden…

[Bild: attachment.php?attachmentid=14813]

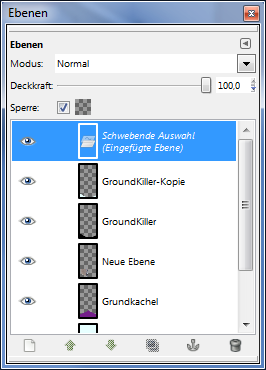

Rechtsklick auf „Schwebende Auswahl“ -> Ebene verankern

[Bild: attachment.php?attachmentid=14814]

Rechtsklick auf „Neue Ebene“ -> Ebenenmaske hinzufügen

[Bild: attachment.php?attachmentid=14815]

Alphakanal der Ebene übernehmen

[Bild: attachment.php?attachmentid=14816]

Darauf achten, dass die Maske aktiviert ist (weisser Rahmen)
Dann Farben -> Schwellwert

[Bild: attachment.php?attachmentid=14817]

Nun sind alle Teiltransparenzen aus dem Bild entfernt.

[Bild: attachment.php?attachmentid=14818]


Angehängte Dateien Thumbnail(s)


Mit OBSIDIA LIVE in concert:
04.04.2014 - AT - Innsbruck - P.M.K.
??.06.2014 - SI - Ljubljana - Metal Witch Open Air
Zitieren
#18
Ab und zu – nicht vorhersagbar – sind Ränder etwas ausgefranst, dazu die Ebenenmaske anzeigen:

[Bild: attachment.php?attachmentid=14819]

[Bild: attachment.php?attachmentid=14820]

Und mit einem kleinen Stift geradepinseln:

[Bild: attachment.php?attachmentid=14821]

Dabei aufpassen, dass keine Teiltransparenzen entstehen (also Grautöne in der Maske)

[Bild: attachment.php?attachmentid=14822]

Das ganze wieder als *.png abspeichern – fertig

[Bild: attachment.php?attachmentid=14823]

Das Ganze noch für die restlichen 3 Ansichten und fertig


Angehängte Dateien Thumbnail(s)

Mit OBSIDIA LIVE in concert:
04.04.2014 - AT - Innsbruck - P.M.K.
??.06.2014 - SI - Ljubljana - Metal Witch Open Air
Zitieren
#19
Der Hauptteil des Tutorials ist somit fertig - ein Gebäude wurde von Anfang bis zum Ende erklärt. Auf Wunsch kann ich die Anleitung auch noch weiterhin mit Tipps & Tricks ergänzen - die Software kann ja noch wesentlich mehr, als das bisher gezeigte.

Auf alle Fälle würde ich mich über Feedback freuen - einerseits war das Tutorial ne ganze Menge Arbeit, andererseits ist es sicherlich an der einen oder anderen Stelle noch verbesserungswürdig...

Fragen zu Rendern mit Solidworks

Viel Spass beim Rendern!
